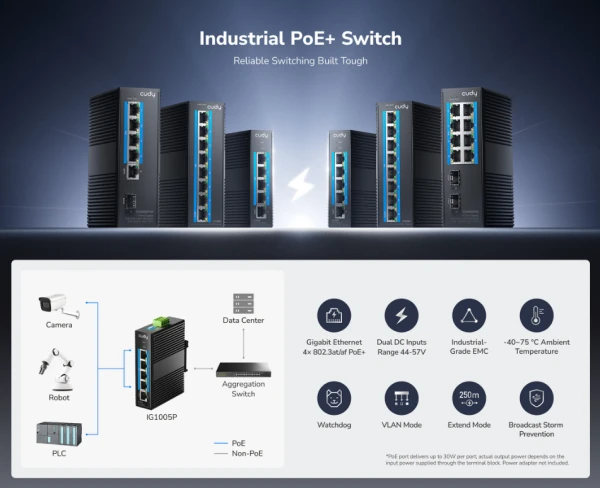

-5× GbE, oklopljeni portovi, otpornost na prenapon ±6 kV -4× 802.3at/af Mode A PoE -IP40 zaštita, radna temperatura -40 do 75°C (-40 do 167°F) -Dvostruki DC ulazi za napajanje, potrebno napajanje 44–57 V -Zaštita od obrnutog polariteta -Zaštita od kratkog spoja -Zaštita od broadcast oluje ukljuci/iskljuci (On/Off) -Watchdog ukljuci/iskljuci (On/Off) -Extend ukljuci/iskljuci, VLAN ukljuci/iskljuci -Integrisan nosac za DIN šinu Verzija modela: IG1005P 2.0 Interfejsi: -Gigabit RJ45 portovi: 5 -Gigabit RJ45 PoE portovi: #1–#4 -Maksimalna snaga na jednom PoE portu: 30 W -Napomena za PoE portove: PoE portovi su u skladu sa standardima IEEE 802.3at/af. -Oklopljeni RJ45 port: Da -Portovi za Extend režim: #1–#4 -Portovi za VLAN režim: #1–#4 LED indikatori: -Napajanje 1 -Napajanje 2 -Link/ACT svakog Ethernet porta -PoE status svakog PoE porta Napojni interfejsi: -Ulaz za napajanje: terminal za napajanje Fizicka dugmad: -PoE Watchdog ukljuci/iskljuci -VLAN ukljuci/iskljuci -Extend ukljuci/iskljuci -Zaštita od broadcast oluje ukljuci/iskljuci Napomena za fizicka dugmad: PoE Watchdog pokušava da ponovo pokrene povezane uredaje koji su neaktivni 5 minuta. Ne ukljucivati za uredaje koji imaju funkciju automatskog online ažuriranja. Performanse: -Brzina i domet (bakreni kablovi) -Cat. 3 ili bolji kabl: 100 m na 10 Mbps -Cat. 5 ili bolji kabl: 100 m na 100 Mbps -Cat. 5e ili bolji kabl: 100 m na Gigabit brzini -Cat. 5e ili bolji kabl: 250 m na 10 Mbps Napomena: Prenos na 250 m dostupan je samo na portovima u Extend režimu kada je Extend režim aktiviran. -MAC tabela adresa: 2048 -Maksimalni switching kapacitet: 10 Gbps -Maksimalna brzina prosledivanja: 7.44 Mpps -Jumbo frame: 2 KB -Bafer paketa: 2 Mbit Napajanje: -Metod napajanja: DC preko terminalnog bloka -Redundantno napajanje: dvostruki ulazi -Ulazni napon: 44–57 V DC -Maksimalna potrošnja: 120 W -Maksimalna potrošnja bez PoE: 2.0 W -Potrošnja u mirovanju: 1.4 W -Zaštita od obrnutog polariteta: Da -Zaštita od kratkog spoja: Da Switching – 802.3 protokoli: -802.3at PoE -802.3af PoE -802.3i 10BASE-T -802.3u 100BASE-TX -802.3ab 1000BASE-T -802.3x kontrola protoka Pouzdanost: -Nacin uzemljenja: tacka za uzemljenje Bezbednost: -IEC/EN 62368 EMC: -EN55032 Class A -EN55035 Class A EMI: -FCC 47 CFR Part 15B Class A EMS: -IEC/EN 61000-4-2, nivo 4 ESD: kontakt 8 kV; vazduh 15 kV -IEC/EN 61000-4-3, nivo 4 RS: 80 MHz – 1 GHz: 30 V/m -IEC/EN 61000-4-4, nivo 4 EFT: napajanje 2 kV; RJ45 4 kV -IEC/EN 61000-4-5, nivo 4 prenapona: napajanje DM 2 kV, CM 4 kV; RJ45 CM 6 kV -IEC/EN 61000-4-6, nivo 3 CS: 10 V -IEC/EN 61000-4-8, nivo 5 PFMF -IEC/EN 61000-4-9, nivo 5 PMF -IEC/EN 61000-4-10, nivo 5 DOMF Napomena: Nivoi navedeni u svakom EMS polju predstavljaju najviši nivo definisan u IEC/EN standardu. Mehanicka otpornost: -Udar: IEC 60068-2-27 -Vibracije: IEC 60068-2-6 -Pad: IEC 60068-2-32 Okruženje: -Radna temperatura: -40 stepeni do 75 stepeni (-40 stepeni do 167 stepeni ) -Temperatura skladištenja: -40 stepeni do 85 stepeni (-40 stepeni do 185 stepeni ) -Radna vlažnost: 5% – 95% bez kondenzacije -Vlažnost skladištenja: 5% – 95% bez kondenzacije Mehanika: -Dimenzije uredaja: 33.5 × 86 × 118 mm (1.32 × 3.39 × 4.65 inca) -Prostor za montažu: 33.5 × 130 × 138 mm (1.32 × 5.12 × 5.43 inca) -Težina proizvoda: 342.5 g (12.08 oz) -Materijal kucišta: aluminijum -Stepen zaštite: IP40 Instalacija: -Montaža na DIN šinu -5× GbE, oklopljeni portovi, otpornost na prenapon ±6 kV
-4× 802.3at/af Mode A PoE
-IP40 zaštita, radna temperatura -40 do 75°C (-40 do 167°F)
-Dvostruki DC ulazi za napajanje, potrebno napajanje 44–57 V
-Zaštita od obrnutog polariteta
-Zaštita od kratkog spoja
-Zaštita od broadcast oluje ukljuci/iskljuci (On/Off)
-Watchdog ukljuci/iskljuci (On/Off)
-Extend ukljuci/iskljuci, VLAN ukljuci/iskljuci
-Integrisan nosac za DIN šinu

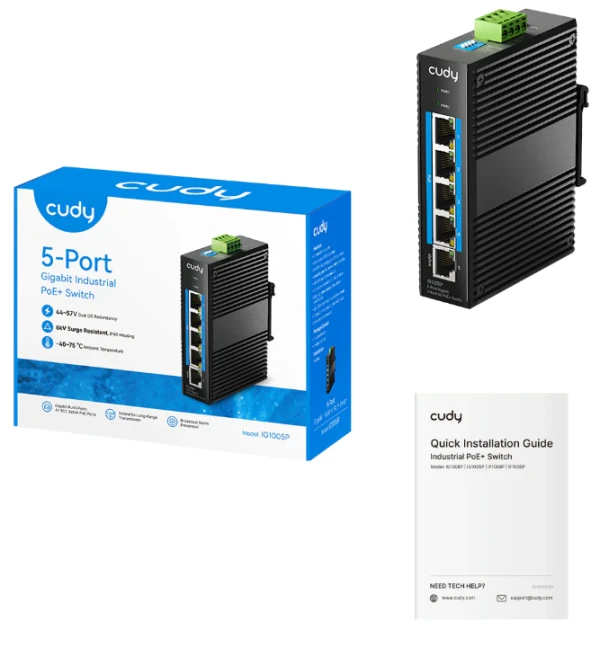

Verzija modela: IG1005P 2.0

Interfejsi:
-Gigabit RJ45 portovi: 5
-Gigabit RJ45 PoE portovi: #1–#4
-Maksimalna snaga na jednom PoE portu: 30 W
-Napomena za PoE portove: PoE portovi su u skladu sa standardima IEEE 802.3at/af.
-Oklopljeni RJ45 port: Da
-Portovi za Extend režim: #1–#4
-Portovi za VLAN režim: #1–#4

LED indikatori:
-Napajanje 1
-Napajanje 2
-Link/ACT svakog Ethernet porta
-PoE status svakog PoE porta
Napojni interfejsi:
-Ulaz za napajanje: terminal za napajanje

Fizicka dugmad:
-PoE Watchdog ukljuci/iskljuci
-VLAN ukljuci/iskljuci
-Extend ukljuci/iskljuci
-Zaštita od broadcast oluje ukljuci/iskljuci

Napomena za fizicka dugmad:
PoE Watchdog pokušava da ponovo pokrene povezane uredaje koji su neaktivni 5 minuta.
Ne ukljucivati za uredaje koji imaju funkciju automatskog online ažuriranja.

Performanse:
-Brzina i domet (bakreni kablovi)
-Cat. 3 ili bolji kabl: 100 m na 10 Mbps
-Cat. 5 ili bolji kabl: 100 m na 100 Mbps
-Cat. 5e ili bolji kabl: 100 m na Gigabit brzini
-Cat. 5e ili bolji kabl: 250 m na 10 Mbps

Napomena:
Prenos na 250 m dostupan je samo na portovima u Extend režimu kada je Extend režim aktiviran.
-MAC tabela adresa: 2048
-Maksimalni switching kapacitet: 10 Gbps
-Maksimalna brzina prosledivanja: 7.44 Mpps
-Jumbo frame: 2 KB
-Bafer paketa: 2 Mbit

Napajanje:
-Metod napajanja: DC preko terminalnog bloka
-Redundantno napajanje: dvostruki ulazi
-Ulazni napon: 44–57 V DC
-Maksimalna potrošnja: 120 W
-Maksimalna potrošnja bez PoE: 2.0 W
-Potrošnja u mirovanju: 1.4 W
-Zaštita od obrnutog polariteta: Da
-Zaštita od kratkog spoja: Da

Switching – 802.3 protokoli:
-802.3at PoE
-802.3af PoE
-802.3i 10BASE-T
-802.3u 100BASE-TX
-802.3ab 1000BASE-T
-802.3x kontrola protoka

Pouzdanost:
-Nacin uzemljenja: tacka za uzemljenje

Bezbednost:
-IEC/EN 62368

EMC:
-EN55032 Class A
-EN55035 Class A

EMI:
-FCC 47 CFR Part 15B Class A

EMS:
-IEC/EN 61000-4-2, nivo 4 ESD: kontakt 8 kV; vazduh 15 kV
-IEC/EN 61000-4-3, nivo 4 RS: 80 MHz – 1 GHz: 30 V/m
-IEC/EN 61000-4-4, nivo 4 EFT: napajanje 2 kV; RJ45 4 kV
-IEC/EN 61000-4-5, nivo 4 prenapona: napajanje DM 2 kV, CM 4 kV; RJ45 CM 6 kV
-IEC/EN 61000-4-6, nivo 3 CS: 10 V
-IEC/EN 61000-4-8, nivo 5 PFMF
-IEC/EN 61000-4-9, nivo 5 PMF
-IEC/EN 61000-4-10, nivo 5 DOMF

Napomena:
Nivoi navedeni u svakom EMS polju predstavljaju najviši nivo definisan u IEC/EN standardu.

Mehanicka otpornost:
-Udar: IEC 60068-2-27
-Vibracije: IEC 60068-2-6
-Pad: IEC 60068-2-32

Okruženje:
-Radna temperatura: -40 stepeni do 75 stepeni (-40 stepeni do 167 stepeni )
-Temperatura skladištenja: -40 stepeni do 85 stepeni (-40 stepeni do 185 stepeni )
-Radna vlažnost: 5% – 95% bez kondenzacije
-Vlažnost skladištenja: 5% – 95% bez kondenzacije

Mehanika:
-Dimenzije uredaja:
33.5 × 86 × 118 mm
(1.32 × 3.39 × 4.65 inca)
-Prostor za montažu:
33.5 × 130 × 138 mm
(1.32 × 5.12 × 5.43 inca)
-Težina proizvoda: 342.5 g (12.08 oz)
-Materijal kucišta: aluminijum
-Stepen zaštite: IP40

Instalacija:
-Montaža na DIN šinu
