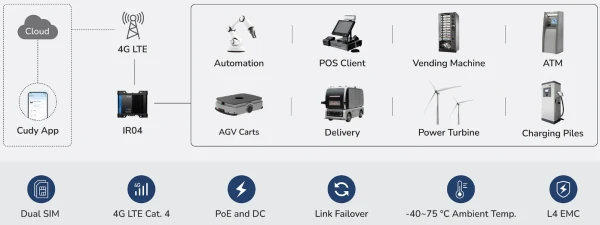

Celijski Wi-Fi ruter sa mobilnom konekcijom za umrežavanje u teškim uslovima kao što su vozila u pokretu, proizvodnja, pomorski sektor, nafta i gas, i rudarstvo. -4G Cat. 4 sa maksimalno 150 Mbps download -2× SIM slota -300 Mbps Wi-Fi -Serijski port (RS232/422/485), IO -4-PIN DC napajanje sa detekcijom kontakta (Ignition Sensing) -802.3at/af, 24–57V pasivni PoE -IP30 zaštita, radna temperatura -40 do 75°stepena C, EN61373 standard -EMC zaštita nivo 4 -DIN-šinska montaža ili montaža na zid Tehnicke specifikacije Verzija modela: IR04 1.0 Procesor:CPU: 580 MHz Single-Core, MIPS24KEC Memorija i skladište: -Flash / ROM: 16 MB (128 Mbit) NOR -DDR / RAM: 128 MB (1 Gbit) DDR2 Mobilna mreža (Cellular): Standard: 4G Cat. 4 Antene: -2 × odvojive antene -Konektor:** SMA Female SIM opcije :2 × Mini SIM slot (2FF) EU verzija – Mobilna mreža Region: Evropa, Bliski istok, Afrika, Jugoistocna Azija, Australija, Novi Zeland Maksimalna brzina preuzimanja (DL): -150 Mbps (LTE-FDD) -130 Mbps (LTE-TDD) Maksimalna brzina slanja (UL): -50 Mbps (LTE-FDD) -30 Mbps (LTE-TDD) Napredno:DL 2×2 MIMO Podržani opsezi: -LTE-FDD: -B1 / B3 / B5 / B7 / B8 / B20 / B28 -LTE-TDD: -B38 / B40 / B41 -WCDMA: -B1 / B5 / B8 US verzija – Mobilna mreža: -Region: Sjedinjene Americke Države, Kanada -Maksimalna brzina preuzimanja: 150 Mbps -Maksimalna brzina slanja: 50 Mbps Napredno: -DL 2×2 MIMO Podržani opsezi: LTE-FDD: -B2 / B4 / B5 / B12 / B13 / B14 / B66 / B71 WCDMA: B2 / B4 / B5 LA verzija – Mobilna mreža Region:Latinska Amerika, Australija, Novi Zeland Maksimalna brzina preuzimanja: -150 Mbps (LTE-FDD) -130 Mbps (LTE-TDD) Maksimalna brzina slanja: -50 Mbps (LTE-FDD) -30 Mbps (LTE-TDD) Napredno:DL 2×2 MIMO Podržani opsezi: LTE-FDD: -B1 / B2 / B3 / B4 / B5 / B7 / B8 / B28 / B66 LTE-TDD: -B40 WCDMA: -B1 / B2 / B4 / B5 / B8 GSM: -B2 / B3 / B5 / B8 ME verzija – Mobilna mreža: -Maksimalna brzina preuzimanja: -150 Mbps (LTE-FDD) -130 Mbps (LTE-TDD) -Maksimalna brzina slanja: -50 Mbps (LTE-FDD) -35 Mbps (LTE-TDD) Napredno:DL 2×2 MIMO Podržani opsezi: -LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20 / B28 -LTE-TDD: B38 / B40 / B41 -WCDMA:B1 / B8 -GSM: B3 / B8 Bežicna mreža (Wi-Fi) -2.4 GHz Wi-Fi brzina: 300 Mbps Wi-Fi tokovi: 2T2R (2×2 MIMO) Wi-Fi antene: -2 × odvojive Konektor antene: -RP-SMA Female -FEM / PA-LNA: 2.4 GHz: 2 × interne -Domet (maksimalni):do 130 m Testirano u otvorenom prostoru sa minimalnim smetnjama. Stvarni domet zavisi od rasporeda prostorija i materijala zidova. Performanse kroz zid: -Jedan drveni zid (<10 cm) -Jedan betonski zid (<10 cm) Interfejsi: -Fizicka dugmad -Reset dugme Ethernet portovi: -4 × 10/100 Mbps RJ45 Napomena: -Port 1 je WAN/LAN konfigurabilan -Ostali portovi su **LAN** USB: 1 × USB 2.0 Industrijski konektori: -1 × DB9 -1 × 6-PIN -1 × 10-PIN DB9 protokoli: -RS232 -RS422 -RS485 6-PIN industrijski protokoli: -RS485 -RS422 IO (Ulazi / Izlazi): -1 × Digitalni suvi ulaz (0–1.2V = stanje 1 | 1.8–3V = stanje 0) + GND1 -1 × Galvanski izolovan digitalni ulaz (0–4V = stanje 0 | 9–30V = stanje 1) + GND2 -1 × Digitalni open-collector izlaz (max 30V / 250mA) + GND3 -1 × +V (<30V) i GND3 za eksterni VCC digitalnog izlaza -1 × C & NO kontakti internog releja (max 24V?4A ili 40V~4A) -1 × ADC ulaz (A + GND1), opseg napona: **0–24V** Moguce konfiguracije: -4–20 mA senzor (strujno merenje) Ostali IO: -1 × detekcija kontakta paljenja (Ignition sensing) + GND na 4-PIN konektoru napajanja LED indikatori: -Power -Cellular -Jacina mobilnog signala -Link/ACT za svaki Ethernet port Napajanje: Interfejsi napajanja: -DC prikljucak -PoE preko Ethernet porta -4-PIN DC konektor Napomena:Na 4-PIN konektoru se **samo dva pina koriste za napajanje, dok su druga dva za detekciju paljenja. Nacini napajanja: -DC napajanje -802.3at/af PoE -Pasivni PoE Napomena: -WAN/LAN port podržava **802.3at/af PoE** -LAN portovi podržavaju **Passive PoE** Ulaz napajanja: -DC: 11–57V / 1A -4-Pin DC: 11–57V -Passive PoE: 24–57V -PoE: 802.3at/af Adapter u pakovanju: -Ulaz: 100–240V ~ 50/60Hz -Izlaz: 12V / 1A Potrošnja energije: -Maksimalna: 9.6 W -U mirovanju: 2.8 W Pouzdanost: -Uzemljenje: Tacka za uzemljenje EMC standardi: -IEC/EN 61000-4-2 (ESD) -IEC/EN 61000-4-3 (RS) -IEC/EN 61000-4-4 (EFT) -IEC/EN 61000-4-5 (Surge) -IEC/EN 61000-4-6 (CS) -IEC/EN 61000-4-8 (PFMF) -IEC/EN 61000-4-9 -IEC/EN 61000-4-10 Zaštita napajanja: -Zaštita od obrnutog polariteta -Zaštita od prenapona -Zaštita od udara prenapona (surge) Mehanicka otpornost: -Udari: IEC/EN 61373 -Vibracije: IEC/EN 61373 -Pad:IEC/EN 60068-2-32 -IP zaštita :IP30 Radni uslovi: -Radna temperatura: -40 - 75 stepena C -Temperatura skladištenja: -40 - 75 stepena C -Radna vlažnost: 5% – 95% (bez kondenzacije) -Vlažnost skladištenja: 5% – 95% (bez kondenzacije) Sertifikati: FCC,CE Mehanicke karakteristike: -Materijal kucišta: aluminijumska legura -Dimenzije uredaja: 129 × 114 × 50.6 mm -Prostor za montažu: 164 × 130 × 52 mm -Težina:462 g Montaža: -Montaža na zid -DIN šina Sadržaj pakovanja: -IR04 uredaj -Adapter za napajanje -Odvojive Wi-Fi antene -Odvojive mobilne antene -6-PIN konektor -10-PIN konektor -4-PIN konektor -Ethernet kabl -SIM adapter set -Set za montažu -Uputstvo za instalaciju Softverske specifikacije: Bežicna mreža (Wireless): -Wi-Fi standard: Wi-Fi 4 -Maksimalna Wi-Fi modulacija: 64-QAM -Maksimalan broj uredaja: 128 -Preporucen maksimalan broj klijenata: 20 -Maksimalna širina Wi-Fi kanala: 40 MHz -Wi-Fi bezbednost: WPA / WPA2 / WPA3 -Gostujuca mreža: 2.4 GHz -WPS: Da (u Web podešavanjima) Opšte (General): Režimi rada (Operation Modes): - Cellular Router - Wi-Fi Router - WISP Podešavanja mobilne mreže (Cellular): - Cellular APN - Izbor frekvencijskog opsega (Band Select / Band Lock) - Izbor mrežnog režima - Data roaming - APN profil - Rucno podešavanje APN profila - MTU vrednost Režim mobilne mreže (Cellular Mode): - Samo 4G - Samo 3G - Automatski izbor WAN režim: - DHCP - Staticka IP adresa - PPPoE - L2TP - PPTP Redosled rezervne internet veze (Internet Failover) 1. WAN 2. WISP 3. Cellular Celijski Wi-Fi ruter sa mobilnom konekcijom za umrežavanje u teškim uslovima kao što su vozila u pokretu, proizvodnja, pomorski sektor, nafta i gas, i rudarstvo.

-4G Cat. 4 sa maksimalno 150 Mbps download
-2× SIM slota
-300 Mbps Wi-Fi
-Serijski port (RS232/422/485), IO
-4-PIN DC napajanje sa detekcijom kontakta (Ignition Sensing)
-802.3at/af, 24–57V pasivni PoE
-IP30 zaštita, radna temperatura -40 do 75°stepena C, EN61373 standard
-EMC zaštita nivo 4
-DIN-šinska montaža ili montaža na zid

Tehnicke specifikacije

Verzija modela: IR04 1.0

Procesor:CPU: 580 MHz Single-Core, MIPS24KEC

Memorija i skladište:
-Flash / ROM: 16 MB (128 Mbit) NOR
-DDR / RAM: 128 MB (1 Gbit) DDR2

Mobilna mreža (Cellular):
Standard: 4G Cat. 4

Antene:
-2 × odvojive antene
-Konektor:** SMA Female

SIM opcije :2 × Mini SIM slot (2FF)

EU verzija – Mobilna mreža

Region: Evropa, Bliski istok, Afrika, Jugoistocna Azija, Australija, Novi Zeland

Maksimalna brzina preuzimanja (DL):
-150 Mbps (LTE-FDD)
-130 Mbps (LTE-TDD)

Maksimalna brzina slanja (UL):
-50 Mbps (LTE-FDD)
-30 Mbps (LTE-TDD)

Napredno:DL 2×2 MIMO

Podržani opsezi:
-LTE-FDD:
-B1 / B3 / B5 / B7 / B8 / B20 / B28
-LTE-TDD:
-B38 / B40 / B41
-WCDMA:
-B1 / B5 / B8

US verzija – Mobilna mreža:
-Region: Sjedinjene Americke Države, Kanada

-Maksimalna brzina preuzimanja: 150 Mbps
-Maksimalna brzina slanja: 50 Mbps

Napredno:
-DL 2×2 MIMO

Podržani opsezi:
LTE-FDD:
-B2 / B4 / B5 / B12 / B13 / B14 / B66 / B71

WCDMA: B2 / B4 / B5

LA verzija – Mobilna mreža

Region:Latinska Amerika, Australija, Novi Zeland

Maksimalna brzina preuzimanja:
-150 Mbps (LTE-FDD)
-130 Mbps (LTE-TDD)

Maksimalna brzina slanja:
-50 Mbps (LTE-FDD)
-30 Mbps (LTE-TDD)

Napredno:DL 2×2 MIMO

Podržani opsezi:
LTE-FDD:
-B1 / B2 / B3 / B4 / B5 / B7 / B8 / B28 / B66
LTE-TDD:
-B40
WCDMA:
-B1 / B2 / B4 / B5 / B8
GSM:
-B2 / B3 / B5 / B8

ME verzija – Mobilna mreža:
-Maksimalna brzina preuzimanja:
-150 Mbps (LTE-FDD)
-130 Mbps (LTE-TDD)

-Maksimalna brzina slanja:
-50 Mbps (LTE-FDD)
-35 Mbps (LTE-TDD)

Napredno:DL 2×2 MIMO

Podržani opsezi:
-LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20 / B28
-LTE-TDD: B38 / B40 / B41
-WCDMA:B1 / B8
-GSM: B3 / B8

Bežicna mreža (Wi-Fi)
-2.4 GHz Wi-Fi brzina: 300 Mbps

Wi-Fi tokovi: 2T2R (2×2 MIMO)

Wi-Fi antene:
-2 × odvojive
Konektor antene:
-RP-SMA Female
-FEM / PA-LNA: 2.4 GHz: 2 × interne
-Domet (maksimalni):do 130 m

Testirano u otvorenom prostoru sa minimalnim smetnjama.
Stvarni domet zavisi od rasporeda prostorija i materijala zidova.

Performanse kroz zid:
-Jedan drveni zid (<10 cm)
-Jedan betonski zid (<10 cm)

Interfejsi:
-Fizicka dugmad
-Reset dugme

Ethernet portovi:
-4 × 10/100 Mbps RJ45

Napomena:
-Port 1 je WAN/LAN konfigurabilan
-Ostali portovi su **LAN**

USB:
1 × USB 2.0

Industrijski konektori:
-1 × DB9
-1 × 6-PIN
-1 × 10-PIN

DB9 protokoli:
-RS232
-RS422
-RS485

6-PIN industrijski protokoli:
-RS485
-RS422

IO (Ulazi / Izlazi):
-1 × Digitalni suvi ulaz (0–1.2V = stanje 1 | 1.8–3V = stanje 0) + GND1
-1 × Galvanski izolovan digitalni ulaz (0–4V = stanje 0 | 9–30V = stanje 1) + GND2
-1 × Digitalni open-collector izlaz (max 30V / 250mA) + GND3
-1 × +V (<30V) i GND3 za eksterni VCC digitalnog izlaza
-1 × C & NO kontakti internog releja (max 24V?4A ili 40V~4A)
-1 × ADC ulaz (A + GND1), opseg napona: **0–24V**

Moguce konfiguracije:
-4–20 mA senzor (strujno merenje)

Ostali IO:
-1 × detekcija kontakta paljenja (Ignition sensing) + GND na 4-PIN konektoru napajanja

LED indikatori:
-Power
-Cellular
-Jacina mobilnog signala
-Link/ACT za svaki Ethernet port

Napajanje:
Interfejsi napajanja:
-DC prikljucak
-PoE preko Ethernet porta
-4-PIN DC konektor

Napomena:Na 4-PIN konektoru se **samo dva pina koriste za napajanje, dok su druga dva za detekciju paljenja.

Nacini napajanja:
-DC napajanje
-802.3at/af PoE
-Pasivni PoE

Napomena:
-WAN/LAN port podržava **802.3at/af PoE**
-LAN portovi podržavaju **Passive PoE**

Ulaz napajanja:
-DC: 11–57V / 1A
-4-Pin DC: 11–57V
-Passive PoE: 24–57V
-PoE: 802.3at/af

Adapter u pakovanju:
-Ulaz: 100–240V ~ 50/60Hz
-Izlaz: 12V / 1A

Potrošnja energije:
-Maksimalna: 9.6 W
-U mirovanju: 2.8 W

Pouzdanost:
-Uzemljenje: Tacka za uzemljenje

EMC standardi:
-IEC/EN 61000-4-2 (ESD)
-IEC/EN 61000-4-3 (RS)
-IEC/EN 61000-4-4 (EFT)
-IEC/EN 61000-4-5 (Surge)
-IEC/EN 61000-4-6 (CS)
-IEC/EN 61000-4-8 (PFMF)
-IEC/EN 61000-4-9
-IEC/EN 61000-4-10

Zaštita napajanja:
-Zaštita od obrnutog polariteta
-Zaštita od prenapona
-Zaštita od udara prenapona (surge)

Mehanicka otpornost:
-Udari: IEC/EN 61373
-Vibracije: IEC/EN 61373
-Pad:IEC/EN 60068-2-32
-IP zaštita :IP30

Radni uslovi:
-Radna temperatura: -40 - 75 stepena C
-Temperatura skladištenja: -40 - 75 stepena C
-Radna vlažnost: 5% – 95% (bez kondenzacije)
-Vlažnost skladištenja: 5% – 95% (bez kondenzacije)

Sertifikati: FCC,CE

Mehanicke karakteristike:
-Materijal kucišta: aluminijumska legura
-Dimenzije uredaja: 129 × 114 × 50.6 mm
-Prostor za montažu: 164 × 130 × 52 mm
-Težina:462 g

Montaža:
-Montaža na zid
-DIN šina

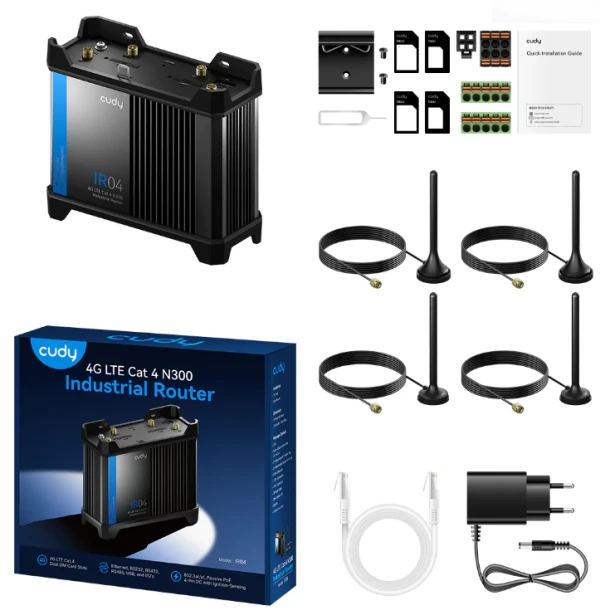

Sadržaj pakovanja:
-IR04 uredaj
-Adapter za napajanje
-Odvojive Wi-Fi antene
-Odvojive mobilne antene
-6-PIN konektor
-10-PIN konektor
-4-PIN konektor
-Ethernet kabl
-SIM adapter set
-Set za montažu
-Uputstvo za instalaciju

Softverske specifikacije:

Bežicna mreža (Wireless):
-Wi-Fi standard: Wi-Fi 4
-Maksimalna Wi-Fi modulacija: 64-QAM
-Maksimalan broj uredaja: 128
-Preporucen maksimalan broj klijenata: 20
-Maksimalna širina Wi-Fi kanala: 40 MHz
-Wi-Fi bezbednost: WPA / WPA2 / WPA3
-Gostujuca mreža: 2.4 GHz
-WPS: Da (u Web podešavanjima)

Opšte (General):
Režimi rada (Operation Modes):
- Cellular Router
- Wi-Fi Router
- WISP

Podešavanja mobilne mreže (Cellular):
- Cellular APN
- Izbor frekvencijskog opsega (Band Select / Band Lock)
- Izbor mrežnog režima
- Data roaming
- APN profil
- Rucno podešavanje APN profila
- MTU vrednost

Režim mobilne mreže (Cellular Mode):
- Samo 4G
- Samo 3G
- Automatski izbor

WAN režim:
- DHCP
- Staticka IP adresa
- PPPoE
- L2TP
- PPTP

Redosled rezervne internet veze (Internet Failover)
1. WAN
2. WISP
3. Cellular
